Name: Jembatan pejalan kaki baja HD200 Jembatan untuk jalur ganda Lebar 7,35m
Brand: Juhe
SKU: Q355,Q420,A490
Price: 25.00 USD
Availability: InStock
Rating: 4.7 (137 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Standar: ASTM

Kelas: Baja

Jenis: Berat, berat

Aplikasi: Pertanian baja, Jembatan Struktur Baja

Toleransi: ± 1%

Layanan Pengolahan: Membungkuk, Mengelas, Memotong, Membungkuk, Mengelas, Decoiling, Memotong, Meninju

Waktu pengiriman: 15-21 hari

Bahan: Q355 /Kelas 350/ASTM A992

Struktur utama: Baja yang dilas atau digulung panas

Menjamin: Lebih dari 50 tahun

Perangkat Lunak Desain: Auto CAD, Tekla, PKPM

Total Panjang: 15m- 60m atau lainnya

Lebar: Jalur tunggal 4,2m, jalur ganda 7,35m

Beban: HS15-HS25 atau lainnya

Pelabuhan: Qingdao Tianjin

Cahaya Tinggi:

Jembatan pejalan kaki baja HD200

jembatan baja hd200

7Jembatan baja lebar 35m

Informasi dasar

Tempat asal: Shandong, Cina

Nama merek: Juhe

Nomor model: Q355,Q420,A490

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: gudang struktur baja/ bengkel baja/ gudang gantungan logam:<br/>1Komponen baja dikemas dengan palet

Menyediakan kemampuan: 20000 Ton/Ton per Bulan

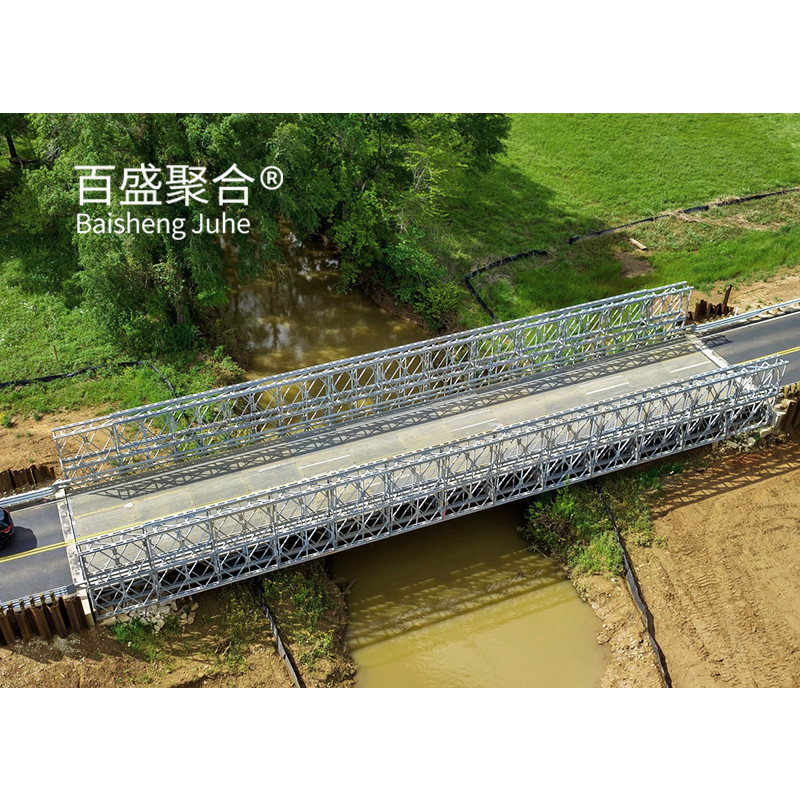

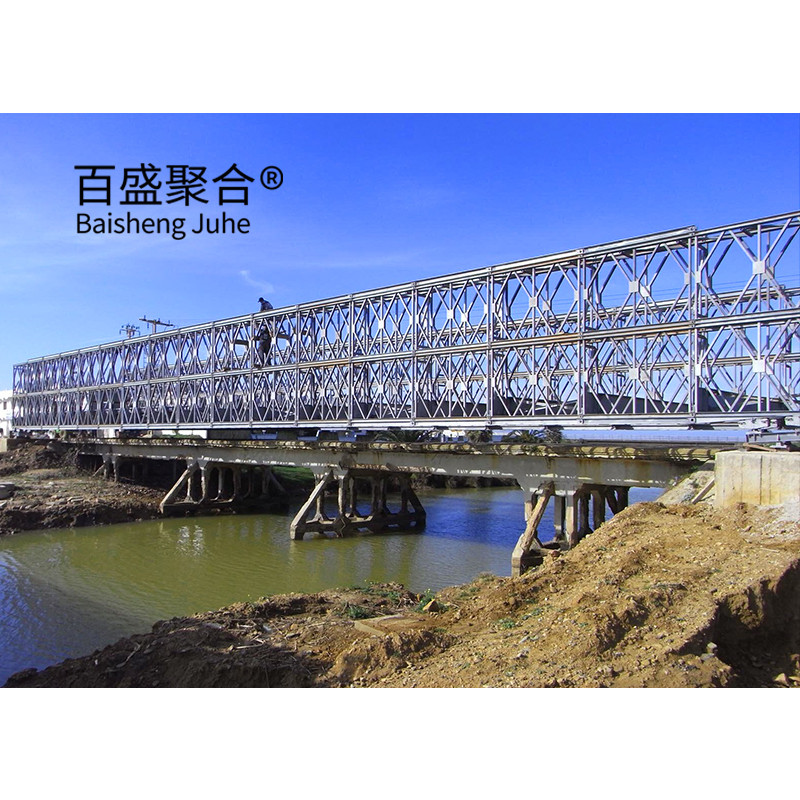

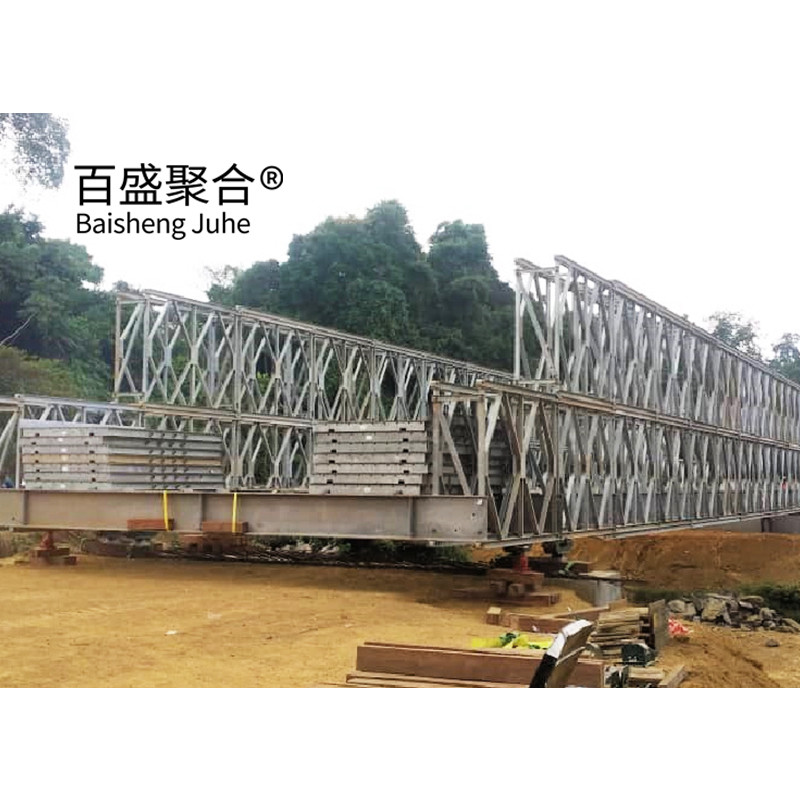

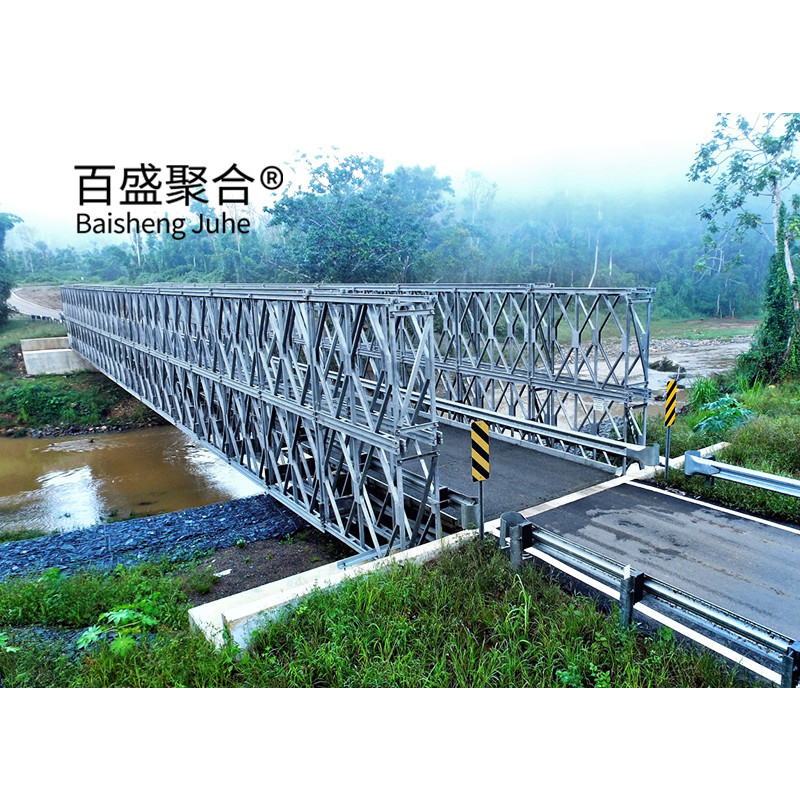

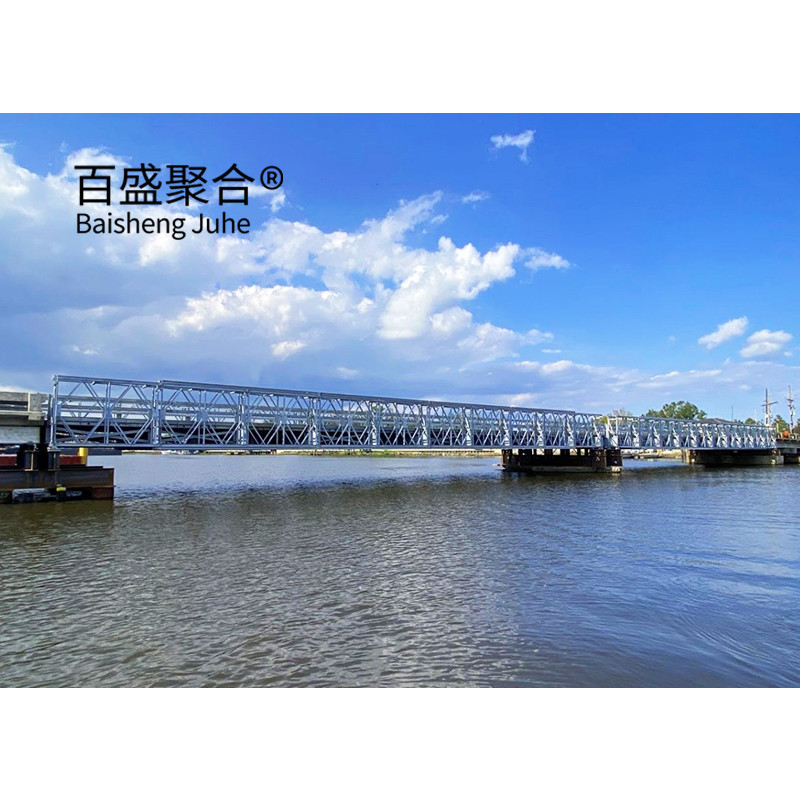

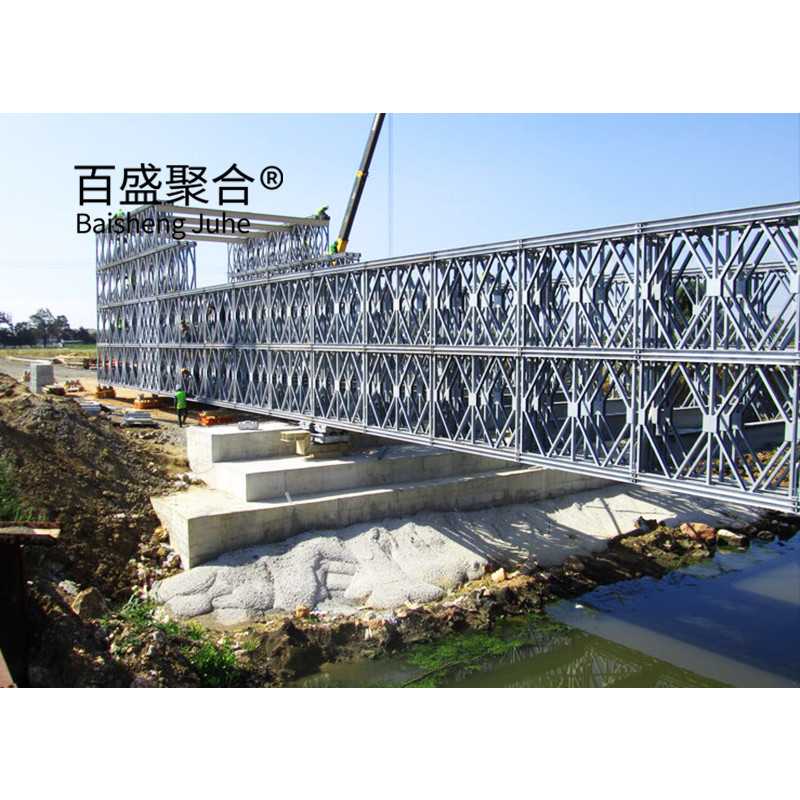

Galeri

Jembatan pejalan kaki baja HD200 Jembatan untuk jalur ganda Lebar 7,35m

Deskripsi Produk

Layanan Pengolahan Decoiling Struktur baja HD200 Jembatan untuk jalur ganda Lebar 7,35m

Deskripsi Produk

Jual panas Mudah Instalasi struktur baja jembatan kokoh HD200 jembatan

Steel Bailey Bridge juga disebut sebagai jembatan baja portabel, jembatan panel, jembatan modular, jembatan baja truss atau jembatan sementara dengan pejalan kaki.

Bailey Jembatan yang portabel baja jembatan telah banyak digunakan di berbagai bidang, fitur yang paling penting adalah untuk mencapai berbagai rentang, membawa kapasitas, komponen ringan dan praktis,mudah dibongkar dan kemampuan beradaptasi yang kuat dapat diselesaikan dengan cepat dengan alat sederhana dan tenaga kerja.

Fitur Jembatan Bailey Baja

·Struktur sederhana

Jembatan Bailey terutama terdiri dari tiga bagian, panel membentuk dua dinding samping, transom menghubungkan panel di dua sisi,
dan dek yang biasanya terbuat dari baja atau kayu diletakkan pada transom.

·Beberapa komponen

Kecuali untuk bagian utama seperti panel, transom dan dek, hanya beberapa komponen yang dibutuhkan seperti bingkai, ujung tiang, kawat, akord
penguatan, bantalan, baseplate, dll.

·Ringan

Berat keseluruhan jembatan jauh lebih ringan daripada jenis jembatan lainnya.

·Mudah dan cepat dibangun

Dengan alat sederhana dan pin, baut, Anda dapat menggabungkan jembatan dengan mudah.

·Transportasi yang nyaman

Mudah dirakit dan dibongkar ditambah truk ringan, biasa dapat melakukan pekerjaan transportasi.

·Penggunaan serbaguna

Jembatan Bailey memiliki banyak aplikasi bukan hanya sebagai jembatan.

Tidak.	kekuatan internal	bentuk struktur
				model tidak diperkuat							model diperkuat
				SS	DS	TS	QS	SSR	DSR	TSR	QSR
200	Momentum truss standar ((kN.m)	1034.3	2027.2	2978.8	3930.3	2165.4	4244.2	6236.4	8228.6
200	Penggunting truss standar (kN)	222.1	435.3	639.6	843.9	222.1	435.3	639.6	843.9
201	momentum lentur tinggi truss ((kN.m)	1593.2	3122.8	4585.5	6054.3	3335.8	6538.2	9607.1	12676.1
202	pemotongan truss lentur tinggi ((kN)	348	696	1044	1392	348	696	1044	1392
203	Kekuatan pemotongan truss pemotongan super tinggi ((kN)	509.8	999.2	1468.2	1937.2	509.8	999.2	1468.2	1937.2

ZB200 Tabel karakteristik geometris jembatan truss ((Setengah jembatan)
struktur	karakteristik geometris
struktur		karakteristik geometris	area akord ((cm²)	Sifat-sifat bagian ((cm)³)	Moment inersia (cm)⁴)
ss	SS	25.48	5437	580174
ss		SSR	50.96	10875	1160348
DS	DS	50.96	10875	1160348
		DSR1	76.44	16312	1740522
		DSR2	101.92	21750	2320696
TS	TS	76.44	16312	1740522
		TSR2	127.4	27185	2900870
		TSR3	152.88	32625	3481044
QS	QS	101.92	21750	2320696
		QSR3	178.36	38059	4061218
		QSR4	203.84	43500	4641392

Rincian teknis

Panel jembatan Bailey terdiri dari panel, pin, ujung tiang, ,bolt, penguatan akord, bolt truss dan bolt akord.
Terdiri dari anggota akord atas dan bawah, montant dan raker las. Satu ujung anggota akord atas dan bawah adalah wanita, dan ujung lainnya adalah laki-laki, keduanya dengan lubang pin.Masukkan ujung jantan dari satu balok ke ujung betina dari yang lain, menunjuk lubang pin dan memasukkan pin. lubang fungsi truss: lubang baut anggota akord digunakan untuk splicing dek ganda atau jembatan diperkuat,dengan memasukkan baut truss atau baut anggota akord ke lubang baut anggota akord, sehingga menghubungkan truss double deck atau truss dan anggota akord diperkuat; lubang penyangga digunakan untuk memasang penyangga, sementara truss digunakan sebagai balok, gunakan dua lubang tengah;saat digunakan sebagai kaki jembatan, menggunakan dua lubang ujung, sehingga memperkuat koneksi dua baris truss; lubang penopang angin digunakan untuk menghubungkan bantalan ayunan; lubang bantalan pada ujung montal digunakan untuk memasang bantalan,raker dan lempeng yoke; lubang baut dan kacang transom digunakan untuk memasang baut dan kacang transom. Ada empat bantalan transom, dengan baut di atasnya untuk membatasi posisi transom.

Komponen dari jembatan Bailey

Mengapa memilih kami untuk menawarkan bangunan struktur baja:

1.Kami memiliki sekelompok insinyur profesional, yang sebagian besar memiliki lebih dari 10 tahun pengalaman di bidang arsitektur. perusahaan kami memiliki berbagai pengalaman dalam desain, manufaktur,instalasi dan sebagainya. Staf pekerjaan memiliki keterampilan yang sangat baik. Beberapa dari mereka telah membantu pelanggan untuk memasang gudang di seluruh dunia.

2Kami akan menawarkan layanan one stop. gambar konstruksi, lembar perhitungan akan ditawarkan untuk membantu Anda mendapatkan izin pembangunan. desain fondasi bisa dilakukan gratis jika Anda membutuhkan.Kita bisa membuat gambar 3D untuk menunjukkan pemandanganLebih dari itu, gambar instalasi akan ditawarkan dan kolom struktur baja, balok akan ditandai nomor di atasnya untuk membantu Anda menginstal.

3Kami akan mengirimkan bolt tambahan, purlins, panel jika ada kerusakan saat instalasi.

4Efisiensi adalah tujuan kami setiap pertanyaan, email akan segera dijawab setiap pertanyaan akan diberikan perhatian yang tinggi

5Kami juga memiliki lebih dari 40 set peralatan pemrosesan presisi besar dan canggih di dalam negeri, termasuk mesin gantry besar, mesin las busur tenggelam otomatis,mesin perakitan, pemotong, mesin tembak ledakan dan segera.

6Kami akan menawarkan rincian daftar packing untuk setiap kontainer saat dimuat sehingga akan lebih mudah untuk mengunggah.

7. "Pribadi moral menentukan kualitas produk". adalah jaminan kami untuk produk. "Pelanggan datang pertama". adalah mengejar abadi kami. Percaya pilihan Anda, kami akan memberikan jawaban yang memuaskan.

Struktur Baja

Shandong Juhe Steel Co. LTD

_{Didirikan pada tahun 2013. Setelah lebih dari 10 tahun perkembangan yang stabil, kini telah menjadi perusahaan swasta internasional berteknologi tinggi, terdiversifikasi, berorientasi ekspor yang mengintegrasikan penelitian dan pengembangan,Desain, produksi, instalasi dan konstruksi dan layanan. perusahaan manufaktur di Cina, juga memiliki tahan air anti korosi insulasi teknik, konstruksi dinding tirai teknik,teknik bangunan konstruksi kualifikasi kontraktor umum, akan dimasukkan ke dalam basis produksi modernisasi industri konstruksi di provinsi Shandong.Daya saing inti perusahaan berasal dari mengejar terobosan teknologi yang tak henti-hentinyaSekarang, ada lebih dari 100 personil teknis senior dari berbagai jenis, dan banyak universitas dan lembaga penelitian ilmiah untuk membangun hubungan kerja sama.Dengan bantuan sumber daya intelektual internal dan eksternal, mengandalkan struktur baja, kami terus berinovasi dalam berbagai aspek dan mencapai terobosan baru.}

Album Pelanggan

FAQ

Jual panas Mudah Instalasi struktur baja jembatan kokoh HD200 jembatan

T1: Berapa lama waktu yang dibutuhkan untuk mendapatkan bangunan saya?A: lead time adalah bervariasi, tetapi biasanya 2 minggu gambar dan 6-8 minggu untuk pengiriman ((tergantung pada kompleksitas)Q2: Apa fitur dari Steel Bailey Bridge?A: 1-Mangat dan dengan umur panjang. 2-Periode konstruksi yang lebih pendek daripada bangunan beton dan kayu. 3-Biaya rendah dan dapat digunakan kembali. 4-Kekuatan tinggi dan berat ringan, memiliki kinerja seismik yang baik.5-Digunakan secara luas untuk bangunan serbagunaJembatan Bailey 6-Steel kuat, ringan, dan dapat dirakit dengan cepat.T3: Mengapa memilih JU HE?A: Di JU HE, pelanggan adalah prioritas pertama. Kami tidak melakukan trik apapun. Kami adalah bisnis yang dimiliki dan dioperasikan veteran, tak tertandingi dalam layanan pelanggan.Kami memiliki lebih dari 10 tahun pengalaman bangunan logam. Kami juga manufaktur yang sangat terkemuka dan dapat menjawab pertanyaan Anda mengenai setiap proyek konstruksi. Kami peduli dengan kebutuhan Anda dan menghargai bisnis Anda.Q4: Bagaimana saya bisa mendapatkan penawaran proyek?A: Jika Anda memiliki gambar, kami dapat menawarkan penawaran sesuai. Jika Anda tidak memiliki desain, insinyur kami akan merancang untuk Anda untuk mengkonfirmasi. Dan kemudian menawarkan penawaran.Q5: Apakah Anda menawarkan layanan desain untuk kami?A: Ya, kami dapat menyediakan gambar solusi lengkap sesuai kebutuhan Anda. Dengan menggunakan AutoCAD, PKPM, MTS, 3D3S, Tarch, Tekla Structures (X steel) dan lain-lainKita bisa merancang bangunan industri yang kompleks seperti gedung kantor, supermarket, toko dealer mobil, pusat perkapalan, hotel dllQ6: Apakah Anda menyediakan sampel?A: Ya, kami dapat menawarkan sampel secara gratis tetapi tidak membayar biaya transportasi.Q7: Apa syarat pembayaran Anda?A: L/C, T/T, dan Western Union.Q8: Bagaimana dengan kontrol kualitas Anda?A: Kami memiliki tim kontrol kualitas profesional kami sendiri dengan pengalaman yang kaya dan peralatan inspeksi canggih.Q9: Bisakah Anda memberikan bantuan pemasangan?A: Kami akan memberikan foto dan video instruksi rinci kepada Anda. Jika perlu, kami akan mengirim insinyur profesional untuk melakukan panduan konstruksi,dan beberapa pekerja terampil untuk membantu instalasiNamun, biaya visa, tiket pesawat, akomodasi, upah akan disediakan oleh pembeli.
